Bản vẽ thiết kế chiếu sáng kiến trúc quyết định trực tiếp đến công năng và hình khối của công trình. Tuy nhiên, khoảng cách từ phần mềm mô phỏng đến hiện trường lắp đặt thường phát sinh sai số về hệ số độ rọi, sụt áp đường dây và xung đột kết cấu chịu lực. Bài viết dưới đây bóc tách các tiêu chuẩn kỹ thuật bắt buộc và phân tích giải pháp thi công thực tiễn, giúp hạn chế tối đa rủi ro khi hiện thực hóa hồ sơ thiết kế.

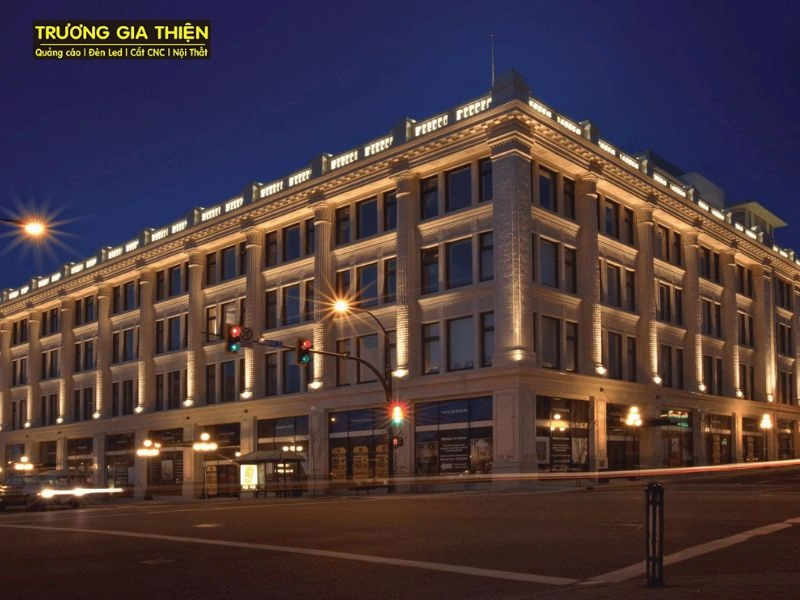

Thiết kế chiếu sáng kiến trúc là gì?
Thiết kế chiếu sáng kiến trúc là quá trình tính toán, lựa chọn và bố trí hệ thống ánh sáng nhằm đảm bảo công năng sử dụng và làm rõ nét hình khối, vật liệu của công trình.
Về mặt kỹ thuật, quá trình này đòi hỏi sự phối hợp giữa thẩm mỹ không gian và các tiêu chuẩn vật lý khắt khe (Độ rọi – Lux, Nhiệt độ màu – CCT, Chỉ số hoàn màu – CRI, chống chói lóa – UGR), đồng thời phải tính toán phương án cơ điện phù hợp để đảm bảo tính khả thi, an toàn khi triển khai thi công thực tế.
Các hệ số kỹ thuật bắt buộc trong hồ sơ thiết kế
Một bản vẽ chiếu sáng kiến trúc khả thi cần được minh chứng bằng các thông số vật lý định lượng. Đây là cơ sở kỹ thuật bắt buộc để nhà thầu cơ điện bóc tách khối lượng, lựa chọn đúng chủng loại thiết bị và triển khai thi công chuẩn xác tại công trường.

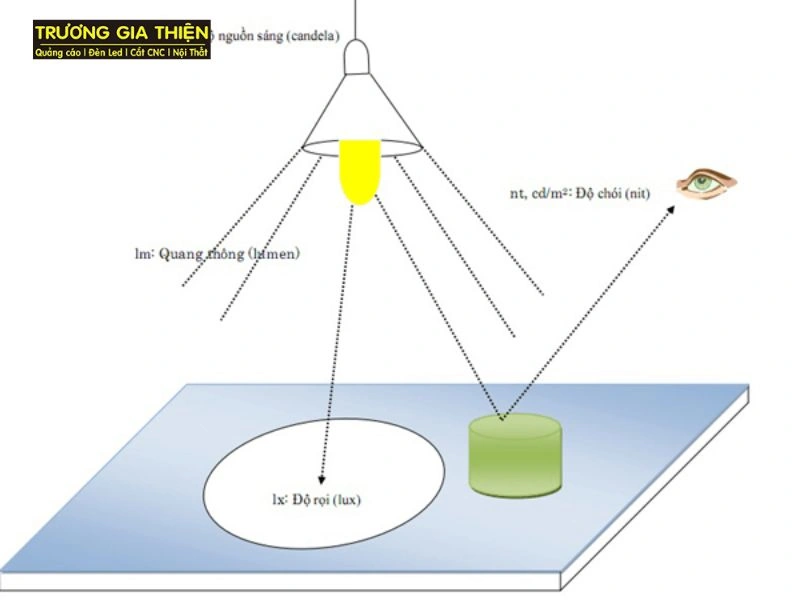

Độ rọi (Lux) và chỉ số hoàn màu (CRI)
- Độ rọi (Lux): Thể hiện lượng quang thông phân bổ trên một đơn vị diện tích bề mặt. Từng hạng mục kiến trúc có tiêu chuẩn Lux riêng biệt.
Ví dụ: lối đi cảnh quan cần 50-100 Lux, trong khi sảnh chính thương mại yêu cầu 300-500 Lux. Việc thi công sai lệch chỉ số này dẫn đến hệ quả thiếu sáng hoặc lãng phí điện năng.

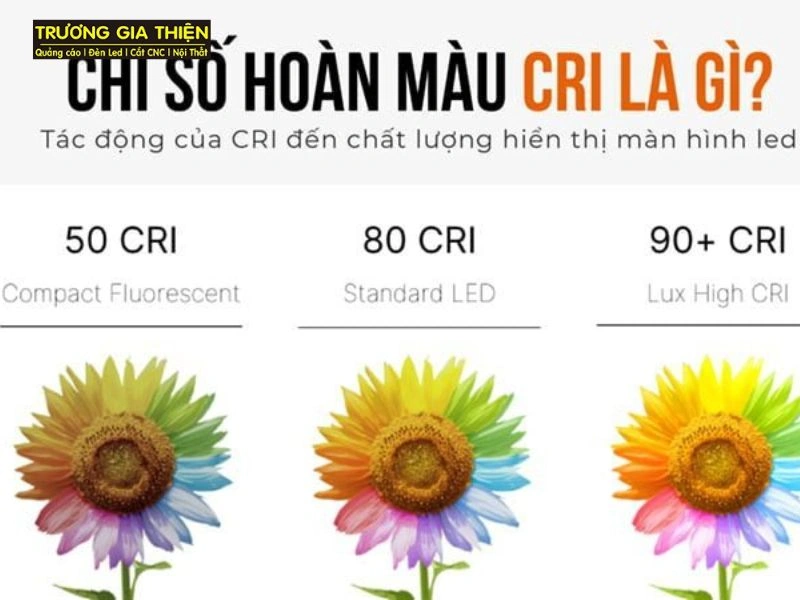

- Chỉ số hoàn màu (CRI): Đánh giá mức độ trung thực của màu sắc vật liệu khi ánh sáng chiếu vào. Thiết bị điện trong chiếu trúc bắt buộc đạt CRI > 80. Các khu vực cần đánh sáng điểm nhấn để làm nổi bật vân đá tự nhiên, sơn gai hoặc mảng khối facade đòi hỏi tiêu chuẩn khắt khe hơn với CRI > 90.

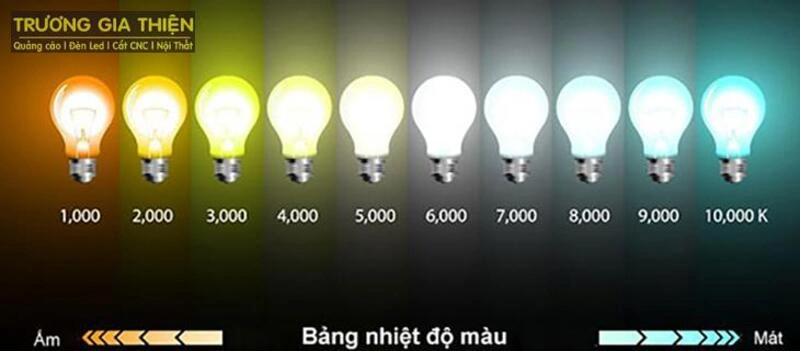

Nhiệt độ màu (CCT)
Nhiệt độ màu (CCT – Correlated Color Temperature) quyết định sắc thái cảm quan của công trình, được tính bằng đơn vị Kelvin (K):
- 2700K – 3000K (Ánh sáng ấm): Ứng dụng chủ đạo cho mặt tiền biệt thự, khách sạn, tạo chiều sâu và cảm giác thư giãn.
- 4000K (Ánh sáng trung tính): Tối ưu cho sảnh tòa nhà văn phòng, không gian thương mại, giúp phản ánh rõ ràng, sắc nét các chi tiết kết cấu. Việc lựa chọn thiết bị đồng nhất về CCT trong giai đoạn thi công là yếu tố quyết định để mặt tiền tòa nhà không bị loang lổ sắc độ sáng khi nghiệm thu.

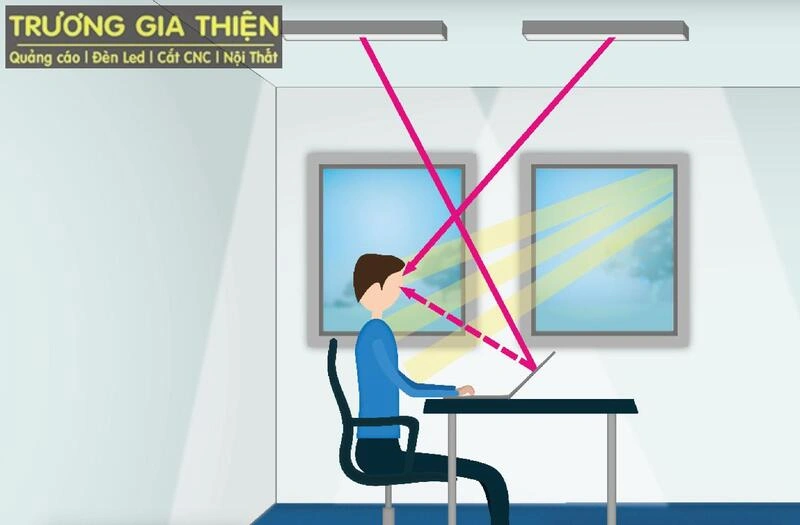

Hệ số chói lóa (UGR)
Hệ số chói lóa (UGR – Unified Glare Rating) đo lường mức độ gây khó chịu cho thị giác người nhìn. Trong tiêu chuẩn thiết kế, UGR < 19 là ngưỡng an toàn. Để đạt được chỉ số này trên thực tế, nhà thầu thi công phải xử lý chính xác góc ngẩng của các loại đèn rọi cột, đèn pha hắt tường, hoặc kết hợp thêm phụ kiện lưới tổ ong (honeycomb louver) tản sáng. Mục tiêu là đảm bảo ánh sáng bám sát bề mặt kiến trúc mà không dội trực tiếp vào tầm nhìn của người sử dụng hoặc người tham gia giao thông.
Điểm mù kỹ thuật: Sai lệch giữa bản vẽ thiết kế và thực tế thi công
Một bản vẽ thiết kế hoàn hảo trên phần mềm mô phỏng (như Dialux, Relux) chưa chắc đã khả thi 100% khi mang ra công trường. Những “điểm mù” kỹ thuật thường xuất phát từ việc bản vẽ lý thuyết bỏ qua các yếu tố biến động vật lý của vật liệu, giới hạn truyền tải điện và kết cấu hiện trạng.

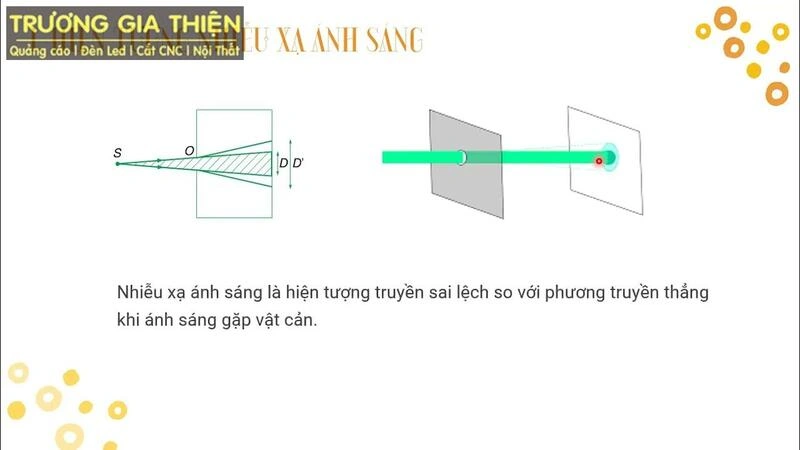

Hiện tượng nhiễu sáng và ô nhiễm ánh sáng
Nguyên nhân cốt lõi đến từ việc đánh giá sai hệ số phản xạ của vật liệu hoàn thiện (kính Low-E, nhôm, đá bóng kính). Trên phần mềm, bề mặt vật liệu có thể hấp thụ sáng tốt, nhưng thi công thực tế lại gây ra hiện tượng phản quang, tạo các vệt sáng chói lóa hắt vào công trình lân cận hoặc mắt người tham gia giao thông. Để khắc phục, kỹ sư hiện trường bắt buộc phải cân chỉnh lại góc ngẩng thực tế của thiết bị, sử dụng đèn chóa sâu (deep baffe) hoặc lắp thêm nắp che (glare shield) để kiểm soát triệt để tia sáng rò rỉ (spill light).
Sụt áp đường dây trong chiếu sáng quy mô lớn
Đây là rủi ro cơ điện đặc trưng trong chiếu sáng mặt tiền tòa nhà cao tầng hoặc cảnh quan công viên. Khi chiều dài tuyến cáp tín hiệu và cấp nguồn chạy quá dài mà hồ sơ thiết kế không tính toán đủ tiết diện dây dẫn, hiện tượng sụt áp sẽ xảy ra. Hệ quả là hệ thống đèn LED ở cuối nhánh sẽ bị suy giảm cường độ sáng, nhấp nháy hoặc sai lệch dải nhiệt độ màu so với các thiết bị nằm ở đầu nhánh. Giải pháp thi công bắt buộc là tính toán lại sơ đồ tuyến cáp, tăng tiết diện dây hoặc bổ sung các tủ nguồn phụ (Power Supply) phân tâm hợp lý.

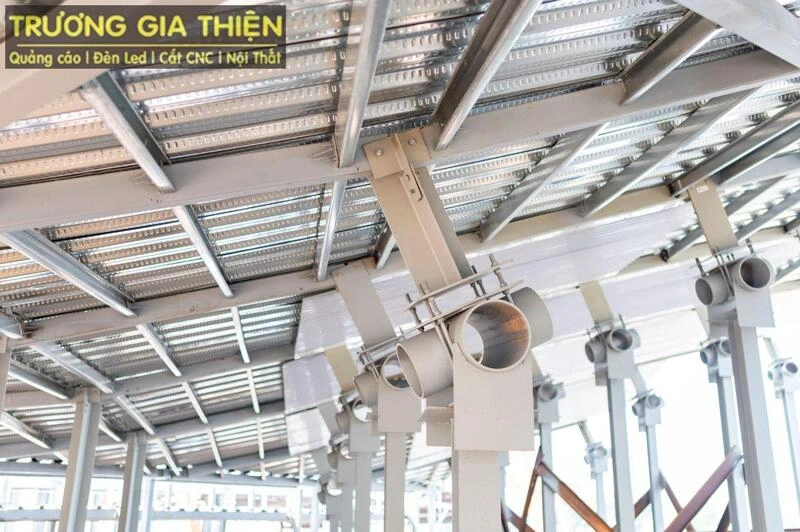

Xung đột kết cấu chịu lực
Bản vẽ thiết kế chiếu sáng thường ưu tiên tọa độ đặt đèn có góc chiếu đẹp nhất thẩm mỹ, nhưng lại dẫn đến xung đột trực tiếp với bản vẽ kết cấu cơ điện (MEP) tổng thể. Tại hiện trường, vị trí lắp đèn có thể vướng dầm bê tông cốt thép, kẹt hệ thống ống gió HVAC, hoặc lam chắn nắng mặt tiền không đủ biên độ chịu tải trọng cho các cụm đèn pha công suất lớn. Việc xử lý đòi hỏi nhà thầu phải thiết kế gia công hệ khung gá đỡ (bracket) chuyên dụng, đảm bảo an toàn chịu lực mà không làm thay đổi ý đồ phân bố quang thông ban đầu của kiến trúc sư.

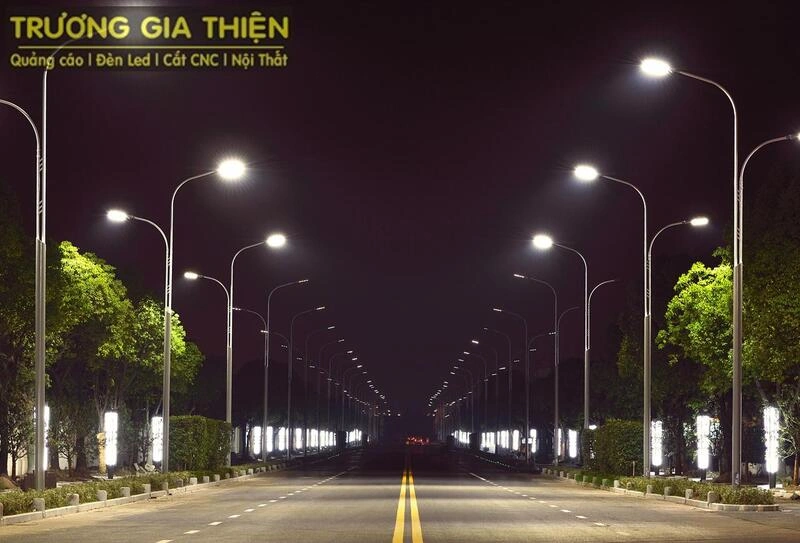

Tiêu chuẩn thi công và nghiệm thu hệ thống chiếu sáng
Quá trình chuyển giao từ bản vẽ thiết kế sang hiện trường lắp đặt đòi hỏi nhà thầu cơ điện phải tuân thủ nghiêm ngặt các quy chuẩn thi công và đo lường nghiệm thu sau đây:
- Khảo sát hiện trạng và định vị: Trước khi thi công tuyến cáp, kỹ sư bắt buộc đo đạc lại cao độ và tọa độ thực tế so với bản vẽ kiến trúc. Bước này nhằm chốt phương án đi dây âm tường, đi nổi trên khay cáp, hoặc khoan cấy thép tạo hệ khung gá đỡ (bracket) cho các cụm đèn pha công suất lớn.
- Tuân thủ cấp bảo vệ (IP/IK): Đối với chiếu sáng mặt tiền và cảnh quan, thiết bị thi công phải đạt chuẩn chống bụi, chống nước tối thiểu IP65. Các thiết bị âm sàn hoặc âm nước bắt buộc đạt IP67-IP68. Đồng thời, chỉ số chịu va đập cơ học IK08 – IK10 là yêu cầu kỹ thuật cứng để chống lại tác động ngoại lực.
- Tiêu chuẩn đấu nối và an toàn điện: Cáp cấp nguồn và cáp tín hiệu điều khiển (DMX, DALI) phải được luồn trong ống ghen chống cháy. Mọi điểm đấu nối ngoài trời bắt buộc sử dụng hộp nối (junction box) đổ keo epoxy hoặc quấn băng keo 3M chuyên dụng nhằm ngăn chặn rò rỉ điện và hiện tượng chống thấm mao dẫn.
- Nghiệm thu thông số quang học: Sau khi đóng điện, kỹ sư giám sát sử dụng máy đo chuyên dụng (Lux kế, quang phổ kế) để nghiệm thu trực tiếp tại công trường. Biên bản nghiệm thu chỉ được thông qua khi các thông số thực tế về Độ rọi (Lux) và Nhiệt độ màu (CCT) khớp với hồ sơ thiết kế.
- Cân chỉnh góc chiếu (Aiming & Focusing): Đây là công đoạn nghiệm thu hiện trường thực hiện vào ban đêm. Đội ngũ thi công sẽ tinh chỉnh thủ công góc ngẩng của từng thiết bị, chốt khóa ngàm cố định và lắp ráp các phụ kiện kiểm soát chói lóa (honeycomb louver, chóa che sáng) để triệt tiêu hoàn toàn sự nhiễu sáng.

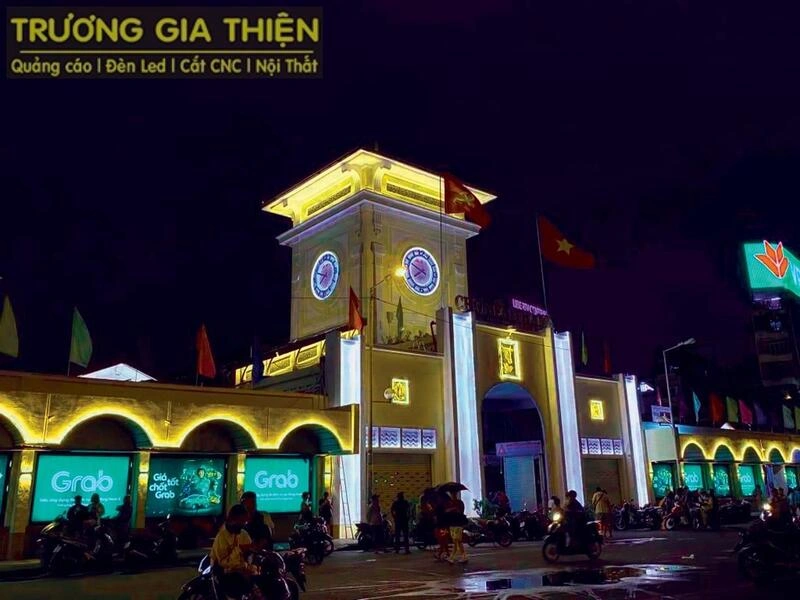

Ứng dụng công nghệ chiếu sáng bền vững
Công nghệ bền vững trong chiếu sáng ngoài trời tập trung vào tối ưu điện năng và tự động hóa vận hành:
- Hệ thống điều khiển trung tâm (DMX, DALI): Lập trình kịch bản tự động tăng giảm công suất theo khung giờ. Đây là hạ tầng bắt buộc trong các dự án thiết kế chiếu sáng kiến trúc tòa nhà nhằm đồng bộ tín hiệu cho hệ thống chiếu sáng động.
- Chiếu sáng năng lượng mặt trời: Đèn LED tích hợp pin lưu trữ Lithium ứng dụng cho cảnh quan công cộng. Giải pháp này giúp công trình vận hành độc lập, cắt giảm hoàn toàn chi phí đào rãnh và thi công tuyến cáp ngầm.
- Kiểm soát quang học định hướng: Sử dụng hệ thấu kính (optics) chuyên dụng để gom luồng sáng bám sát vào bề mặt vật liệu, triệt tiêu hiện tượng ánh sáng tràn (spill light) gây ô nhiễm thị giác và lãng phí quang thông.

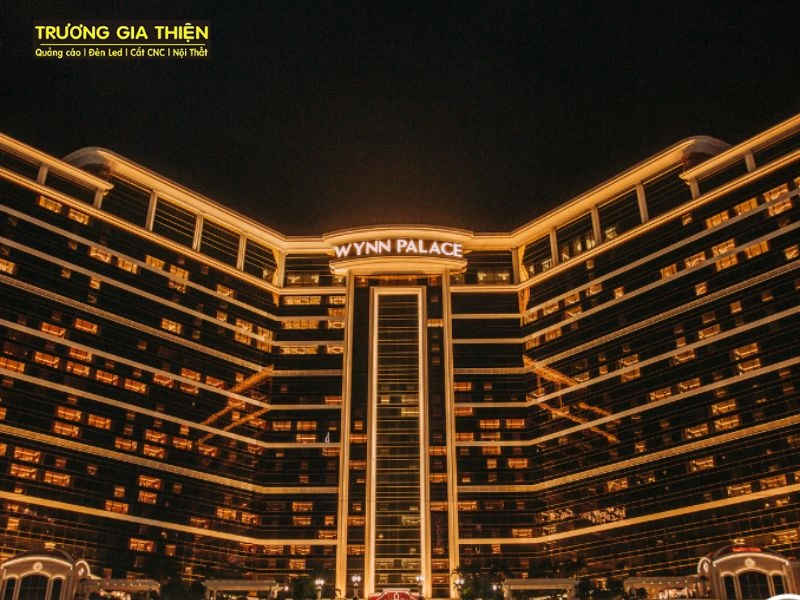

Trương Gia Thiện: Đơn vị hiện thực hóa các bản vẽ chiếu sáng phức tạp
Trương Gia Thiện là nhà thầu thi công chuyên nghiệp, năng lực cốt lõi nằm ở việc bóc tách và hiện thực hóa chính xác các hồ sơ thiết kế chiếu sáng kiến trúc. Đội ngũ kỹ thuật trực tiếp xử lý các xung đột kết cấu hiện trạng, tính toán tiết diện dây dẫn chống sụt áp và thực hiện cân chỉnh quang học tại công trường, đảm bảo thông số đầu ra khớp tuyệt đối với bản vẽ.
Với hệ thống trang thiết bị chuyên dụng và quy trình giám sát khắt khe, chúng tôi trực tiếp xử lý hạ tầng cơ điện và cung cấp giải pháp thi công trọn gói cho các hạng mục:
- Triển khai giải pháp trang trí led tòa nhà cao tầng, xử lý an toàn hệ thống cáp nguồn, tủ điện và thiết bị điều khiển trung tâm.
- Cung cấp giải pháp tổng thể cho các dự án led trang trí đô thị quy mô lớn, đồng bộ hóa cảnh quan khu vực.
- Khảo sát địa hình, đo đạc trắc địa và thi công led vòng xoay tại các nút giao thông trọng điểm.
- Gia công, lắp dựng khung đèn led trang trí đường phố với kết cấu thép mạ kẽm, đảm bảo biên độ chịu tải trọng và sức gió.
- Thiết kế hệ khung giá đỡ và làm hoa văn led cột điện tuân thủ nghiêm ngặt các chỉ số bảo vệ chống nước, chống va đập (IP/IK).
Một bản vẽ thiết kế chiếu sáng kiến trúc chỉ đạt hiệu quả thực tế khi được triển khai bởi nhà thầu cơ điện am hiểu thông số quang học và kết cấu hiện trường. Trương Gia Thiện cung cấp giải pháp thi công bám sát hồ sơ thiết kế, xử lý triệt để mọi rủi ro kỹ thuật trong quá trình lắp đặt. Liên hệ ngay với bộ phận kỹ thuật của chúng tôi để nhận phương án thi công an toàn và chính xác nhất cho công trình của bạn.
